新聞中心
總機：0755-33925506
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井鎮(zhèn)后亭茅洲工業(yè)區(qū)全至科技創(chuàng)新園18B
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井鎮(zhèn)后亭茅洲工業(yè)區(qū)全至科技創(chuàng)新園18B
如果您對我們的產(chǎn)品與服務感興趣
或者有什么建議
請 在線反饋 給我們。
陽極氧化對鋁材質(zhì)的要求
www.bxqczl.com.cn 化學鍍鎳--合航集團 2013-05-16 13:41
電鍍廠資訊：
鋁及鋁令金的成分及熱咎理狀套對所生成的陽極氧化膜的外觀莉性能有很大的影響。如進行硫酸陽極氧化時，銅含量高的鋁合金，由于CuAl：的溶解使膜層比較疏松、多孔，含硅高的鋁。合金膜層灰暗。畬銅大于5%或含硅大于7.5%的鋁合金不宜進行鉻酸陽極氧化。含銅或硅含量高的鋁合金不能按膏規(guī)的方法進行硬質(zhì)陽極氧化，而必須選用特種波形的電源進行。
對于裝飾性陽極氧化，對鋁及鋁合金材質(zhì)的要求就較高。一般只有純鋁、包鋁、鋁鎂、鋁錳合金才能染著較鮮艷的色彩。而對于含硅、鐵較高的合金，因所得氧化膜顏色較暗而只能染著深的顏色。鋁及鋁合金零件進行裝飾性陽極氧化時，在選材上應注意以下幾點：
對于要求鏡面狀態(tài)表面的零件，必須選擇鋁含量高于99.99%的高純度鋁或5A66鋁鎂合金。零件經(jīng)化學或電化學拋光后進行硫酸陽極氧化可得到無色、透明、光亮的膜層，可染著上各種鮮艷的色彩。
對于要求表面光亮度比上面低一些的零件，可以選用含鋁量高于99.9%的工業(yè)高純鋁和LT65、LT67的鋁鎂合金。
對于一般裝飾要求的零件，對鋁材中其他成分及其雜質(zhì)有一最大允許含量要求，其數(shù)值見表1。其中最好選用鋁鎂合金。

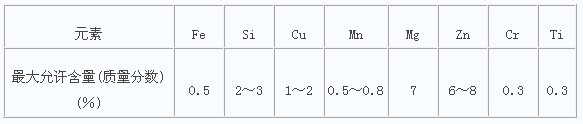

表1一般裝飾要求陽極氧化用鋁材中的其他成分及雜質(zhì)最大允許含量
一般裝飾要求陽極氧化用鋁材中的其他成分及雜質(zhì)最大允許含量
選用鋁材時，還應注意：
1)選用的鋁材表面不應有嚴重的劃傷，組織缺陷和夾雜。它們會影響氧化膜層的外觀和抗蝕性。
2)某些鋁合金應使用合理的規(guī)范進行熱處理。晶粒的大小對氧化膜的結(jié)構(gòu)和性能有一定影響。粗大的晶粒在氧化過程中反應不均勻，常出現(xiàn)橘皮狀外觀。因此，一般均希望鋁材有較細的晶粒結(jié)構(gòu)。
● 本文《陽極氧化對鋁材質(zhì)的要求》來自合航集團官網(wǎng),歡迎轉(zhuǎn)載.● 鏈接地址：http://www.bxqczl.com.cnhttp://www.bxqczl.com.cn/yangjiyanghualucaizhiyaoqiu.html
深圳市合航五金電子有限公司www.bxqczl.com.cn位于深圳市寶安區(qū)沙井，是廣東地區(qū)最專業(yè)的陽極工廠之一。專業(yè)從事金屬表面處理，主要包括化學鍍鎳，陽極氧化，硬質(zhì)陽極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學實驗室與檢測室，擁有德國FicsherX光測厚儀、ROSH檢測分析儀、鹽霧試驗機等。能做到快速的交期，產(chǎn)品質(zhì)量穩(wěn)定有保證。，沙井氧化廠,化學鍍鎳，陽極氧化，硬質(zhì)陽極氧化，二次陽極氧化，二次氧化，二次陽極，鋅鎳合金，鋁氧化等加工服務。
